KDL穿墙板系统 - Murrplatik System

KDL

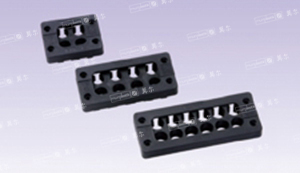

KDL穿墙板由塑料外壳和橡胶夹头组成，附带有抗拉动功能，内有2或4个开孔，与Harting和Wieland的16芯线连接器的截面安装尺寸相符。材质：尼龙温度范围：-40℃至+80℃短时间可至+100℃ 阻燃性能(U匕94)：V0 防护等级，IP 54(配上合适的夹头和电缆)

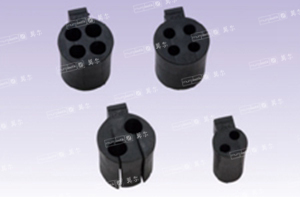

橡胶夹头KDT/Z和KDT/Z-V0可以保护3-29mm线径的电线电缆通过KDL穿墙板系统，对于线径大于10mm 的线缆橡胶夹头同时提供的抗拉动功能达到DIN VDE 0619标准。 BT夹头用于封盖不使用的穿墙板电缆开孔 ATG夹头专为穿墙板大穿孔所设计，在大夹头内部可安装一个小的夹头 KDT/ASI 用来穿标准的ASI电缆 SDT用来固定在KDL穿墙板穿孔处的电缆保护软管材质：橡胶温度范围：-40℃至+80℃短时间可至+100℃ 阻燃性能（UL 94）：HB KDT/Z

KDL 16/x-EMC

穿墙板KDL/EMC是由普通的KDL系统演变而来。线缆上的磁感应通过可导型的橡胶夹头传到控制箱体上，周边环境中的磁感应通过KDL外部金属涂层传到控制箱体上

附件 KDT/Z-EMC

橡胶夹头 KDT/EMC 是附有金属带的夹头，可以导走线缆上的磁效应。材质：橡胶附有金属带温度范围：-40℃至+80℃短时间可至+100℃ 阻燃性能（UL 94）：HB

KDL/N

KDL/N 16/X穿墙板由塑料外壳和橡胶夹头组成，附带有抗拉动功能，内有4-8个开孔，产品背面预置的密封条可以使产品达到很好的防水效果。 KDL/N 24/x穿墙板由塑料外壳和橡胶夹头组成，附带有抗拉动功能，内有4-10个开孔，产品背面预置的密封条可以使新产品达到很好的防水效果。材质:尼龙温度范围：-40℃至+80℃短时间可至+100℃ 阻燃性能(UL94):V0 有害成分:不含卤素防护等级:lP54

附件 KDT/ZN

橡胶夹头KDT/ZN可以保护3-31 mm线径的电线电缆通过KDL穿墙板系统，对于线径大于10mm的线缆，橡胶夹头同时提供的抗拉动功能达到DIN VDE 0619标准。材质:橡胶温度范围：-40℃至+80℃短时间可至+100℃ 阻燃性能(UL 94):HB

KDL-Jumbo

KDL-Jumbo 穿墙板由塑料外壳和橡胶夹头组成 , 附带有抗拉动功能 , 内有 1 个或 2 个开孔。材质：尼龙温度范围：-30 ℃ 至 +100 ℃ 阻燃性能：( UL 94 ) V0 防护等级： IP65

附件 KDT/Z-Jumbo

橡胶夹头KDT/Z-JUMBO可以保护30-65mm线径的电线电缆通过KDL-JUMBO穿墙板系统，所有的橡胶夹头都提供抗拉动功能，能达到DIN VDE 0619标准。材质：TPE-S 温度范围：-30℃至+100℃ 阻燃性能：( UL 94 ) V0

KDL/C,KDL/D,KDL/H

产品可打开 , 在控制柜内安装简便快速 , 单块穿墙板可同时固定 12 根带有接头的电缆。材质：聚丙烯 , TPE 温度范围：-30 ℃ 至 + 100 ℃ 阻燃性能 ( UL 94 ) : V0 KDL/C 防护等级 : IP54 KDL / D 防护等级 : IP65 KDL / H 防护等级 : IP66/67
